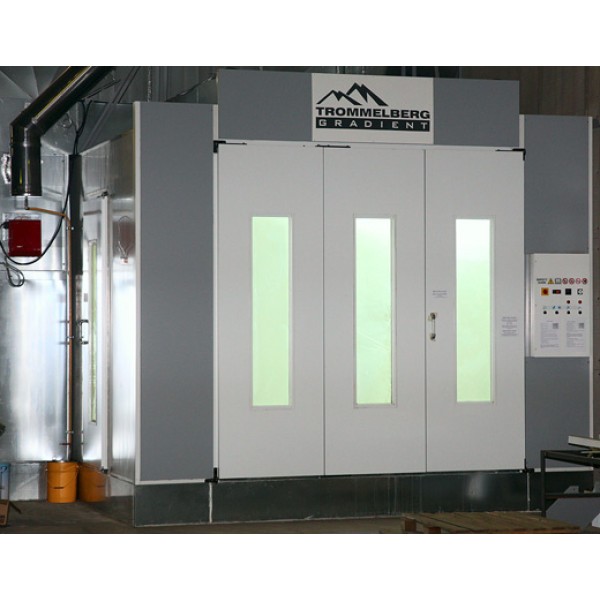

Окрасочно-сушильная камера для автомобилей Trommelberg SB-7428 (Италия)

Описание:

Окрасочно-сушильная камера* 7х4х2.76 м производства Италии с комбинированным приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.

Основные особенности:

- Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке.
- Ширина пленума составляет 80% от ширины кабины камеры, что способствует улучшению равномерности воздушного потока возле стен кабины, повышая тем самым качество подетальной окраски.
- Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника.
- Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ.
- 4-ступенчатая очистка воздуха: входной карманный фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра).
- Освещенность в кабине превышает 1500 люкс.

Соответствует Директивам Евросоюза (СE) и техническим регламентам Таможенного Союза (EAC):

- Окрасочная камера произведена в соответствии со следующими директивами и стандартами.
- 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию.
- 2006/95/CE, Директива ЕС по низковольтному оборудованию.
- Директива EMC 2004/108/CE по электромагнитной совместимости.

Кабина / пленум / освещение:

- Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич-панелей, изготовленных из оцинкованного металла и соединенных между собой замками "шип-паз". Кабина изнутри и снаружи окрашена в белый цвет.
- Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
- В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
-Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. - Класс освещения IRC85.
- В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.

Полы / напольные фильтры:

- Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 370 мм.
- Полностью решетчатый пол перекрыт оцинкованными решетками с несущей способностью в 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
- Подо всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая структура фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.

Агрегаты / вентиляторы / теплообменник:

- Камера оснащена двумя центробежными вентиляторами со взрывобезопасными электродвигателями мощностью 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманный фильтр класса ЕU4.
- Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией (частичным воздухообменом), а также ручную регулировку давления воздуха в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.

Пульт управления:

- Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.

Устройства безопасности:

- Камера оснащается следующими устройствами безопасности.
- Термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха.
- Манометром с цветной шкалой для отображения давления воздуха в кабине камеры.
- Устройством блокировки на линии подачи сжатого воздуха.

Опции:

- Комплект из 4-х светильников угловой установки, общ. мощностью 928Вт.
- Комплект из 2-х заездных рамп.
- Газовая горелка взамен дизельной.

В комплекте поставки:

- полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо.
- стеновые панели толщиной 40 мм.
- металлическое основание высотой 360 мм.
- основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала, 2700х2700 мм.
- боковая дверь для персонала 650х2000 мм с безопасным остеклением.
- 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное.
- 4-ходовой теплообменник.
- дизельная горелка Riеllo RG4S.
- 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками.
- ручная заслонка для регулировки давления в кабине.
- комплект воздушных фильтров.
- пульт управления "Еasy Control" с сигнализацией.
- угловая полочка для инструментов.
- верхняя подвижная штанга для подвешивания деталей.
- манометр с цветной шкалой для контроля давления в кабине.
- блокировка подачи сжатого воздуха в кабину.
- термостат безопасности с ручным перезапуском.
- датчик минимального давления.
* окрасочно-сушильная камера показана без металлического основания.

Характеристики:

- Производитель - Trommelberg

- Страна производитель - Италия
